لوله فرانک-هرتز 3B Scientific با پرشدگی نئون روی سوکت اتصال - برای شناسایی حالات انرژی گسسته در اتم‌ها

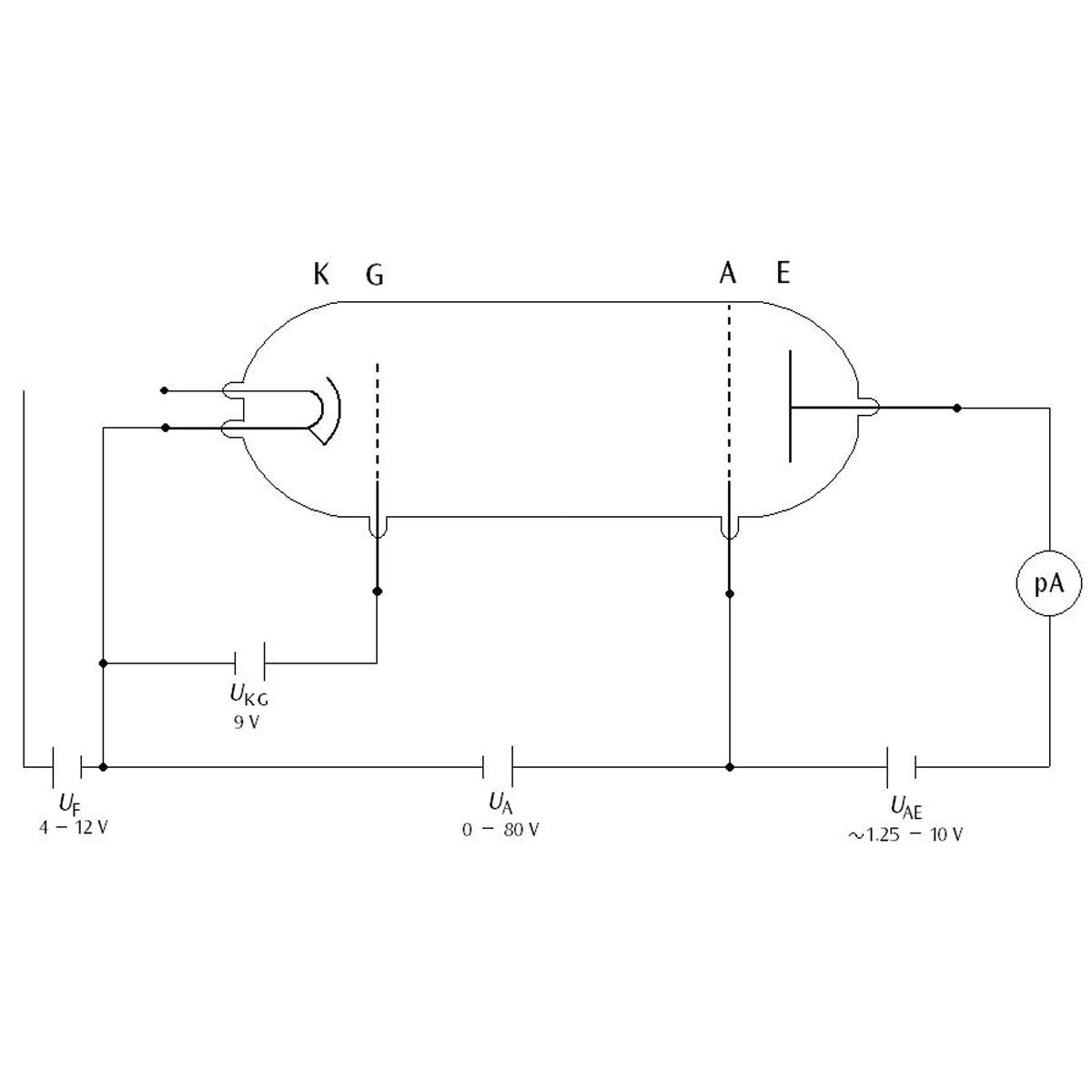

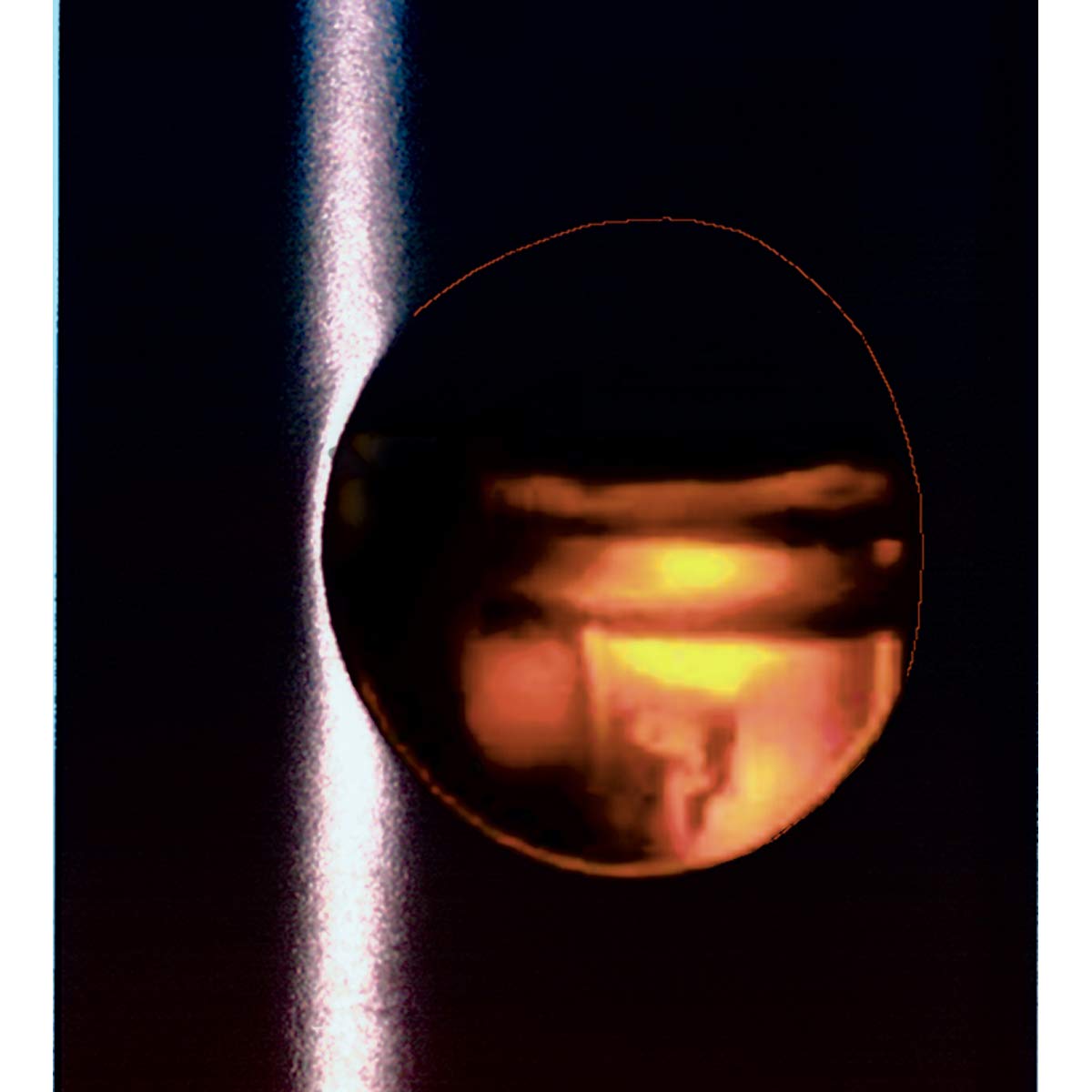

آزمایش فرانک-هرتز: کمی سازی انرژی و همچنین تولید، ثبت و ارزیابی طیف ها و تایید تجربی مرتبط با مدل ها بخش مهمی از اکثر برنامه های درسی در سراسر جهان است. آزمایش فرانک-هرتز در اینجا اهمیت اساسی دارد. آزمایش فرانک-هرتز بر روی نئون، آزادسازی انرژی کوانتیزه شده الکترون‌های آزاد را در طی برخوردهای غیرا لاستیک با اتم‌های نئون بررسی می‌کند. انرژی تحریک حالت 3P0 یا 3S1 تقریباً 19 ولت تعیین می شود. این حالت ها با انتشار نور مرئی از طریق سطوح متوسط در انرژی های تحریک تقریباً 16.7 eV به حالت پایه تجزیه می شوند. نور ساطع شده در محدوده زرد مایل به قرمز است. لوله فرانک-هرتز که در اینجا استفاده می شود، لایه های نورانی موازی سطحی بین شبکه کنترل و شبکه شتاب ایجاد می کند که می توان از طریق یک پنجره مشاهده کرد. اطلاعات محصول: لوله فرانک-هرتز با پر کردن نئون را می توان در دمای اتاق کار کرد. این یک تترود با یک کاتد غیر مستقیم گرم شده، یک شبکه کنترل مشبک، یک شبکه شتاب مشبک و یک الکترود جمع‌آوری است. بر روی پایه ای با سوکت های اتصال رنگی برای گرمایش، شبکه های کنترل و شبکه های آند نصب شده است. جریان جمع کننده به سوکت BNC در انتهای بالایی سیلندر محافظ ضربه می زند. ولتاژ گرمایش: 4 − 12 ولت؛ ولتاژ کنترل: 9 ولت; ولتاژ شتاب: حداکثر 80 ولت. ولتاژ شمارنده: 1.2 − 10 ولت؛ لوله: حدود 130mm x 26mm قطر. پایه اتصال شامل لوله: تقریباً 190 میلی متر x 115 میلی متر. ابعاد: حدودا 450 گرم Franck-Hertz-Experiment: Die Quantelung der Energie sowie die Erzeugung, Registrierung und Auswertung von Spektren und die damit verbundene experimentelle Bestätigung von Modellen sind wichtiger Bestandteil der meisten Curricula auf der ganzen Welt. Das Franck-Hertz-Experiment ist hierbei von fundamentaler Bedeutung. Beim Franck-Hertz-Experiment an Neon wird die gequantelte Energieabgabe freier Elektronen beim inelastischen Zusammenstoß mit Neonatomen untersucht. Es wird die Anregungsenergie des 3P0- bzw. 3S1-Zustandes bei ca. 19 eV bestimmt. Diese Zustände regen sich durch Emission von sichtbarem Licht über Zwischenniveaus bei Anregungsenergien von ca. 16,7 eV in den Grundzustand ab. Das emittierte Licht liegt im gelb-rötlichen Bereich. Bei der hier verwendeten Franck-Hertz-Röhre entstehen planparallele Leuchtschichten zwischen Steuergitter und Beschleunigungsgitter, die durch ein Fenster beobachtet werden können. Produktinformationen: Die Franck-Hertz-Röhre mit Neon-Füllung kann bei Raumtemperatur betrieben werden. Sie ist eine Tetrode mit indirekt geheizter Kathode, netzförmigem Steuergitter, netzförmigem Beschleunigungsgitter und Auffängerelektrode. Montiert ist sie auf einem Sockel mit farblich gekennzeichneten Anschlussbuchsen für Heizung, Steuergitter und Anodengitter. Der Auffängerstrom wird an der BNC-Buchse am oberen Ende des Abschirmzylinders abgegriffen. Heizspannung: 4 − 12 V; Steuerspannung: 9 V; Beschleunigungsspannung: max. 80 V; Gegenspannung: 1,2 − 10 V; Röhre: ca. 130 mm x 26 mm Durchmesser; Anschlusssockel inkl. Röhre: ca. 190 mm x 115 mm x 115 mm; Masse: ca. 450 g
